3D печать фотополимером - информация от экспертов компании Jetcom-3D

Фотополимерная 3D-печать относится к самым точным технологиям аддитивного производства. Она обеспечивает микродетализацию, чистую поверхность, высокую повторяемость и возможность работать с материалами разной жёсткости. Технология используется в приборостроении, стоматологии, прототипировании корпусов, мастер-моделей и мелкосерийных изделий, которые должны быть максимально близки к конечному продукту.

Принцип работы фотополимерной печати

Фотополимер — жидкая смола, которая твердеет под воздействием света определённой длины волны. Существует три основных промышленных технологии:

SLA (лазерная стереолитография)

На поверхность смолы направляется лазерный луч, который последовательно отрисовывает слои.

• Плюсы — высокая точность, стабильная поверхность, широкий выбор инженерных смол.
• Минусы — более медленный процесс по сравнению с проекционными системами.

DLP

Вместо лазера используется цифровой проектор, который засвечивает весь слой сразу.

• Плюсы — высокая скорость, чёткие края, подходит для мелкосерийного производства.
• Минусы — ограничение по размеру области засветки.

LCD/Masking

Матрица с подсветкой формирует маску для каждого слоя.

• Плюсы — высокая детализация, доступность.
• Минусы — матрица ограничивает ресурс, нужна качественная термостабилизация.

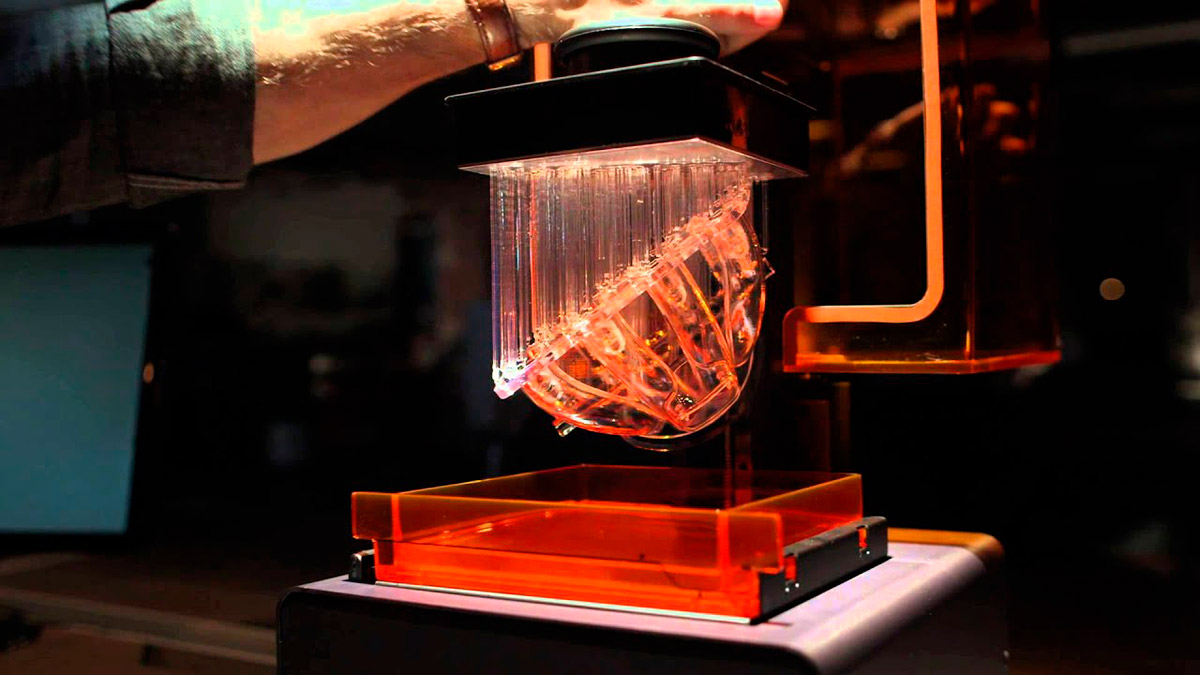

Во всех случаях после затвердевания слоя платформа поднимается или опускается, и процесс повторяется до формирования полной модели.

Материалы для фотополимерной печати

Современные производители выпускают десятки инженерных составов:

• стандартные смолы для прототипирования;
• ударопрочные (ABS-like);
• высокотемпературные;
• гибкие и эластичные;
• прозрачные;
• стоматологические и биосовместимые;
• литейные (burnout) смолы для выплавляемых мастер-моделей;
• смолы с повышенной износостойкостью.

Материал выбирают с учетом температуры деформации, жесткости, модуля упругости, требований к долговечности и целевой нагрузки.

Сфера применения фотополимерной печати

• Прецизионные прототипы — разработка корпусов приборов, элементов оптики, инженерных узлов, чтобы проверить посадки, зазоры, сборку.
• Мастер-модели для литейных форм — фотополимерные детали применяют в силиконовых формах, в литье под вакуум, в ювелирном литье.
• Медицинские и стоматологические изделия — капы, временные коронки, хирургические шаблоны, анатомические модели для планирования операций.
• Мелкосерийные изделия — в DLP-производстве можно выпускать партии от нескольких десятков до сотен деталей с высокой геометрической повторяемостью.

Преимущества фотополимерной печати перед другими технологиями

• максимальная точность и детализация;
• гладкая поверхность без выраженной слоистости;
• широкий выбор материалов под конкретные нагрузки;
• быстрый цикл — деталь можно получить за несколько часов;
• подходит для изготовления очень мелких компонентов;
• возможность выпуска мелких серий.

Есть и нюансы, которые нужно учитывать. Смолы чувствительны к ультрафиолету, поэтому готовые изделия хранят вдали от света, иначе материал теряет стабильность. Не каждый фотополимер рассчитан на постоянные механические нагрузки. Поэтому часть составов используется только для прототипов или мастер-моделей. Форматной области у SLA и DLP ограничено конструкцией оборудования, поэтому крупные детали приходится разбивать на сегменты.
