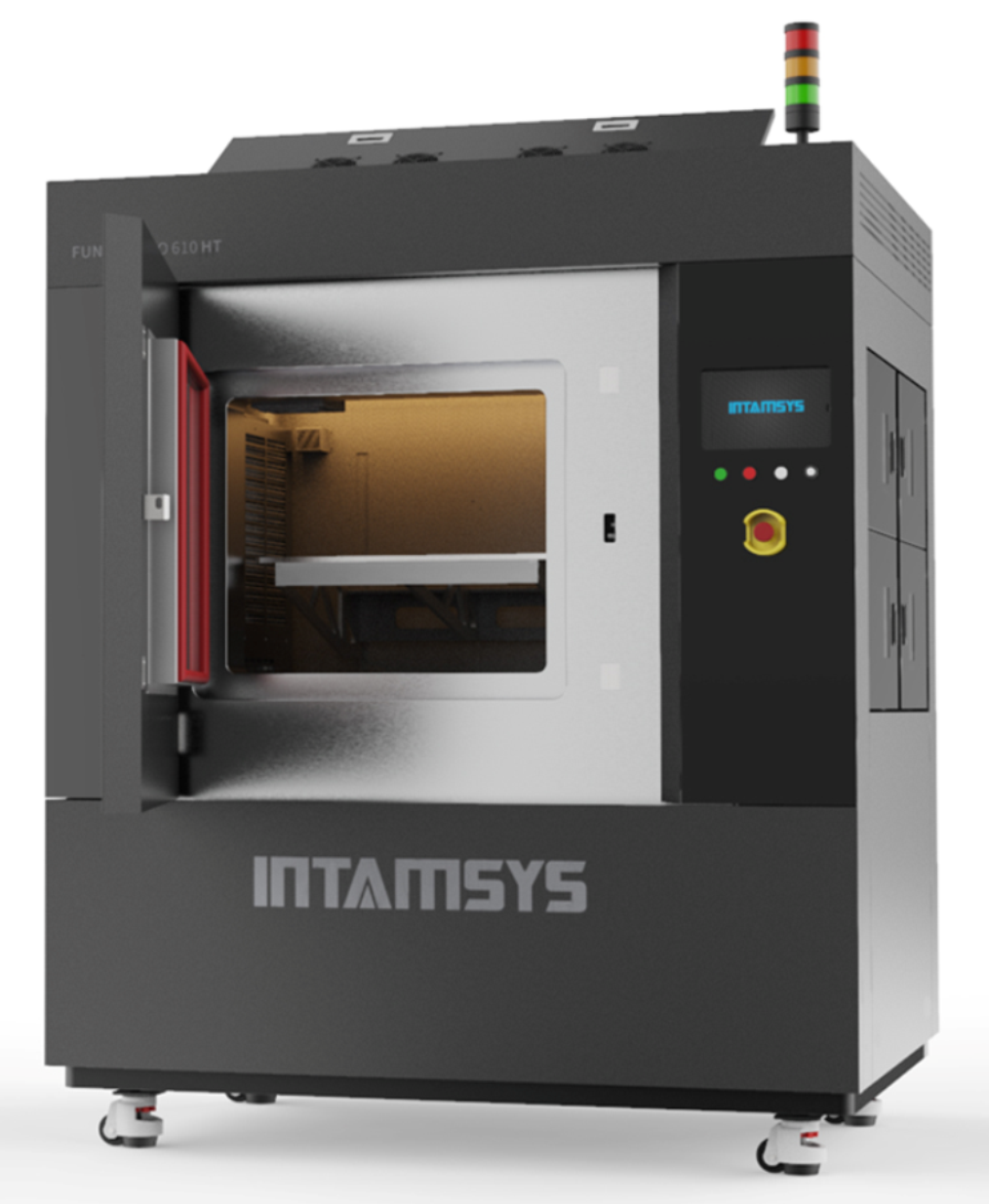

Intamsys PRO 610 HT. Обзор 3D принтера для печати PEEK

PRO 610 HT – производственный станок c  большой областью построения. Машина предназначена для печати тугоплавкими пластиками класса PEEK.

Главные характеристики:

• Технология - FDM
• Размер рабочей камеры - 610*508*508 мм
• Количество экструдеров – 2
• Нагрев хотендов – 500C
• Термокамера - 300C
• Сушка полимеров – 4 встроенных кабинета, 50C
• Минимальная толщина слоя – 0.05 мм



Применения



Возможность использования суперконструкционных пластмасс определяет сферы применения аппарата – с его помощью получают высокопрочные и термостойкие детали, способные выдерживать экстремальные нагрузки*:



• Температура кратковременной эксплуатации под нагрузкой 1.82 мегапаскаль – до 315C**
• Температура длительной эксплуатации – до 260C
• Предел прочности при растяжении – до 100 мегапаскаль
• Предел прочности при изгибе – до 203 МПа
• Модуль упругости при изгибе – до 6,338 МПа



*Данные основаны на испытаниях образцов, напечатанных на 3Д-принтерах Intamsys
** Свойства образцов из PEKK и PEEK-CF, образцы были подвергнуты дополнительному отжигу



На аддитивных установках изготавливают сборочные и функциональные прототипы, технологическую оснастку и инструменты, вышедшие из строя запасные части, элементы интерьера и экстерьера транспортных средств, различные крепления и корпуса.

Типичными отраслями промышленности, в которых применяются высокотемпературные 3D принтеры, являются – аэрокосмическая, оборонная, нефтегазовая, машиностроение.



Примеры 3d-печатных деталей

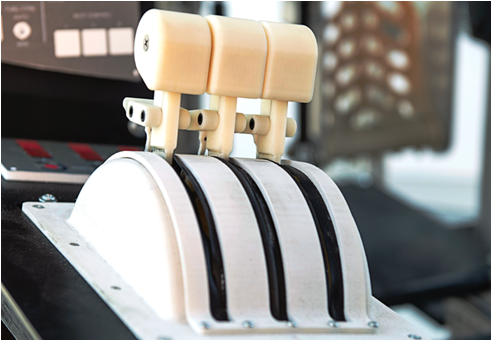

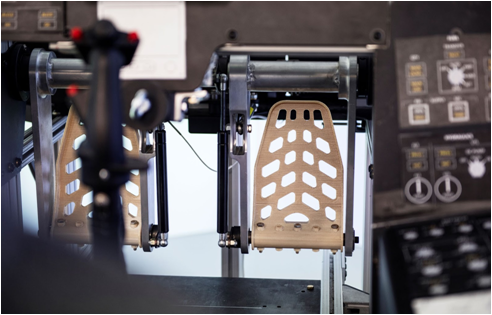

Опытные образцы рычагов тяги и ножной педали авиалайнера

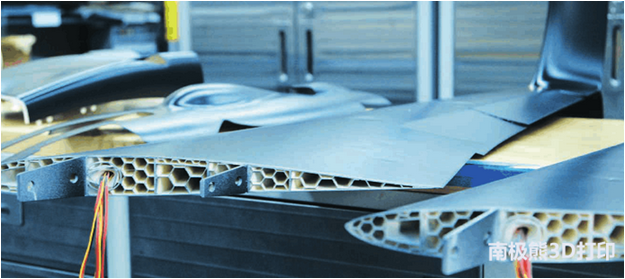

Сердцевина крыла БПЛА. Топологическая оптимизация и 3d-печать приводят к снижению веса до 75%

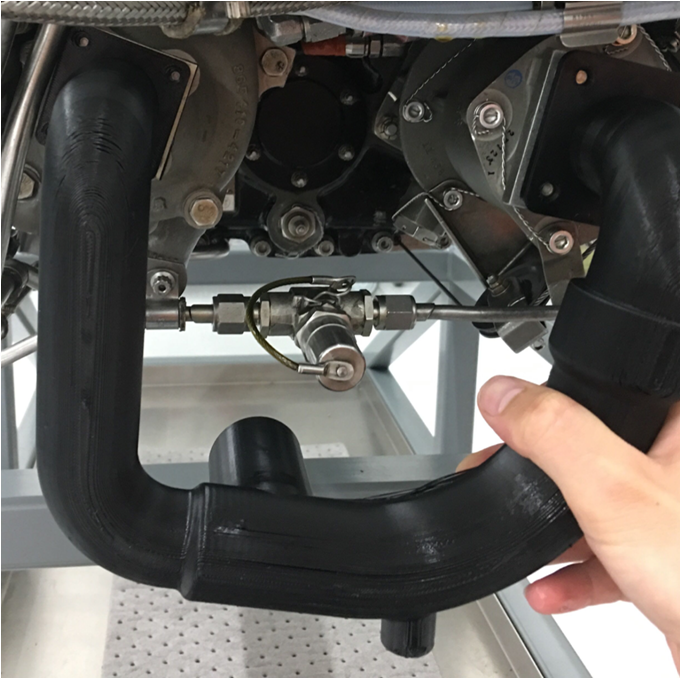

Сборочный прототип топливного коллектора

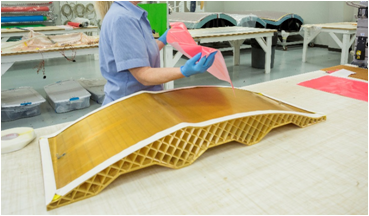

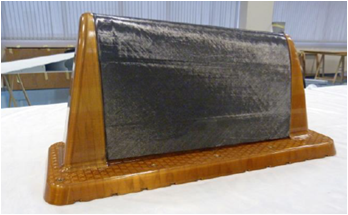

Оснастка для выкладки композитов





Поддерживаемые пластики



Производитель поставляет линейку фирменных пластмасс, прошедших тщательное тестирование на выпускаемой технике. В программном обеспечении Intamsuite присутствуют профили с готовыми настройками, что значительно упрощает труд оператора.

При этом нет ограничений в выборе поставщика расходных материалов - «открытая архитектура» ПО допускает загрузку любых филаментов.



Портфолио оригинальных термопластов Intamsys состоит из четырёх категорий:

• PERFORMANCE - PEEK, PEEK-CF, PEEK-GF, PEKK, ULTEM 9085, ULTEM 1010, PPSU, PPS
• ENGINEERING - PC, PC-ABS, PC-PBT, PC-FR, PA, PA6-CF, PA12-CF, ABS, ASA, PLA
• ELASTIC - TPU 95A
• SUPPORT – поддержки, в том числе, для тугоплавких PEEK, ULTEM и PPS. Для инженерных термопластов доступны растворимые нити



Технические особенности



Высокотемпературные экструдеры

Intamsys PRO 610 HT оснащен печатающими головками, способными разогреваться до 500C. Предусмотрена система жидкостного охлаждения, что предотвращает засорение сопел и низкое качество экструзии.

Используется два блока печати, что позволяет выращивать детали сложной геометрической формы. Вторая голова задействуется для создания временных опор нависающих частей геометрии.После завершения работы, в зависимости от типа используемого филамента  вспомогательные конструкции удаляются механически или растворяются.

Неактивный хотэнд очищается с помощью установленных в камере щёток. Это позволяет избежать подтёков из сопла и защитить поверхность отпечатки.

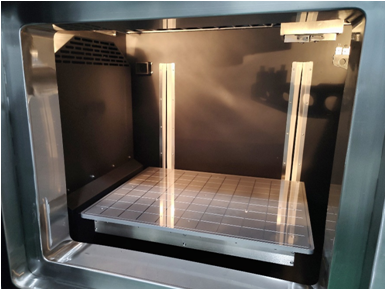

Термокамера

В зоне построения реализована функция принудительного нагрева до 300C. Таким образом, 3D-принтер способен поддерживать температуру стеклования любого термопласта, что необходимо для прочной межслоевой адгезии и предотвращения сильной усадки модели.

Точность поддержания составляет ±5C, гарантируя получение функциональных деталей с оптимальными механико-температурными свойствами.При этом элементы электроники и механики вынесены за площадь термокамеры и надёжно изолированы.



Подогреваемая платформа

Рабочий стол 3Д-принтера достигает 300C, благодаря чему обеспечивается надёжная фиксация первого слоя. Для фирменных филаментов поставляются многоразовые подложки, применение которых не требует нанесения дополнительных адгезивов в виде клея, спрея, лака и т.д.



Кабинеты для хранения и сушки термпластов



Конструкционные полимеры гигроскопичны, излишнее влагопоглощение приводит к их вспениванию во время плавления и в конечном итоге к браку. В конструкции корпуса предусмотрены четыре независимых отсека для расположения катушек. В боксах поддерживается термо-нагрев до 50C.

Два сушильных кабинета предназначены для модельного филамента, а ещё два – для поддержек. В случае окончания нити в одном из двух боксов, произойдёт переключение на второй без остановки 3д-печати.





Умные системы контроля

Высокотемпературный 3D принтер обеспечивает бесперебойное производство за счёт целого ряда современных функций:

• Определение засора сопла
• Датчик окончания прутка
• Авто-переключение на вторую катушку в случае окончания нити на первой
• Возобновление 3d-печати после аварийной остановки

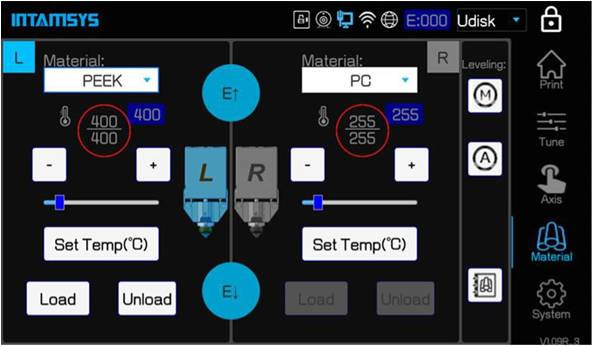

10-дюймовый сенсорный интерфейс пользователя удобен и прост в использовании. С его помощью можно регулировать все ключевые параметры.

Подключение к аппарату возможно тремя способами – USB, Ethernet, WIFI. Наличие WIFI-подключения даёт возможность управлять 3D-принтером удалённо.

Также реализована опция авто-калибровки стола для более прочной фиксации изделия.

Перечисленный функционал вместе с пред-настройками позволят в короткие сроки освоить FDM-технологию и начать получать конечную продукцию.
