SLA 3D принтеры Zongheng3D. Технология изготовления концепт-моделей, литейной оснастки и стоматологических моделей.

Zongheng3D – производитель профессиональных SLA 3D принтеров для печати изделий из полимерных материалов.

В линейке оборудования представлены компактные устройства начального уровня, которые позволяют при небольших затратах средств и времени освоить SLA 3D печать.

Серия промышленных машин предназначена для получения крупногабаритных изделий или небольших партий за один рабочий цикл. Максимальный размер рабочей области SLA 3D принтера Zongheng3D составляет  1700х850х650 мм.

О технологии SLA (стереолиторгафия)



Принцип работы

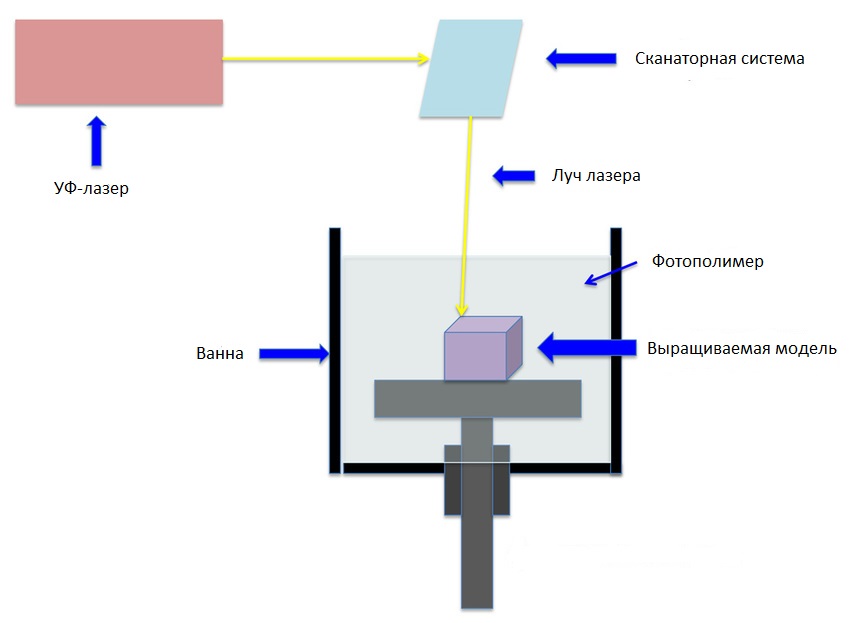

Принцип работы SLA 3D принтера заключается в послойном отверждении жидкой фотополимерной смолы под воздействием лазерного излучения.

Главными компонентами SLA принтера являются УФ-лазер небольшой мощности, сканатор, оптическая система, рабочая платформа и резервуар для фотополимера.

Перед началом печати рабочая платформа размещается у верхней границы резервуара, соприкасаясь с первым слоем фотополимера. Лазерный луч, направляемый оптической системой, осуществляет засветку первого слоя, после чего платформа опускается вглубь резервуара на расстояние равное толщине слоя – 50 – 100 микрон. Процесс повторяется до тех пор, пока не будут засвечены все слои модели.

Преимущества SLA технологии



Точность и детализация. Главное достоинство 3D печати методом стереолитографии. В сравнении с другими технологиями 3D печати полимерными материалами, SLA обеспечивает наилучшую точность изготовления. Промышленное оборудование печатает с точностью до 30-50 микрон, что позволяет получать изделия сложной геометрической формы с мелкими элементами или тонкими стенками.

Качество поверхности. Минимальная толщина слоя SLA принтера может достигать 50 микрон, благодаря чему обеспечивается гладкая поверхность отпечаток, не требующая длительной пост-обработки. Технология наилучшим образом подходит для быстрого получения концепт-моделей и прототипов, близких по качеству к конечным изделиям.

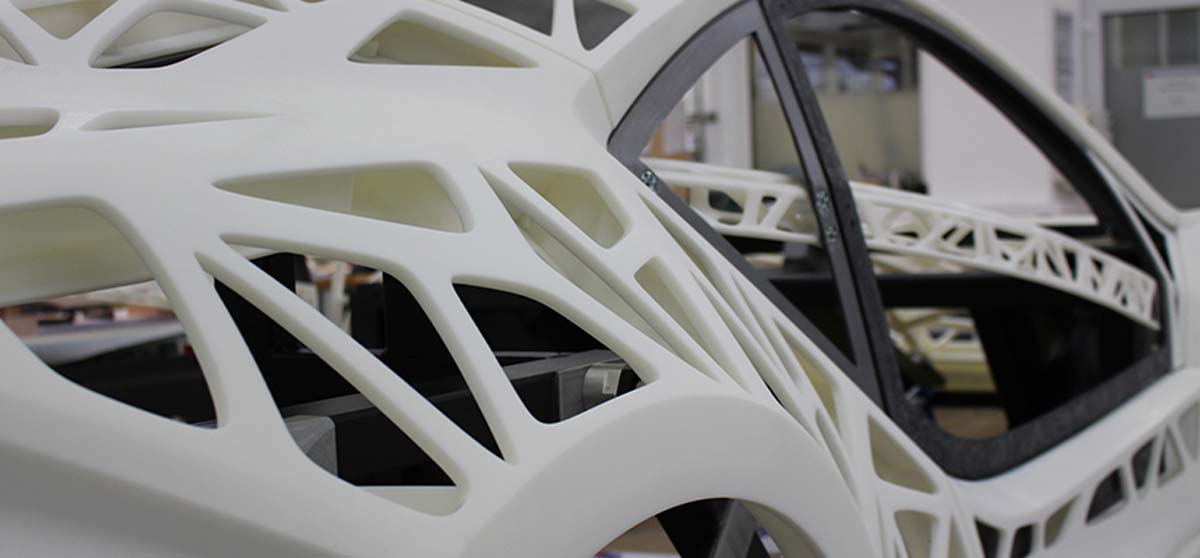

Большая область печати. Размеры рабочей камеры SLA 3D принтера могут превышать 1,5 метра, что выгодно отличает стереолитографию от других технологий 3D печати пластиками – FDM и SLS. Благодаря большой рабочей камере возможно получать цельные габаритные детали без необходимости в сборке или склейке отдельных элементов. Эта особенность делает технологию востребованной на этапе проведения ОКР в таких отраслях как автомобилестроение и авиационная промышленность.

Недостатки SLA технологии

Стоимость оборудования. Бюджет на приобретение SLA 3D принтера начинается от нескольких миллионов рублей в зависимости от производителя и модели. В этом отношении технология уступает более доступным FDM принтерам

Стоимость расходных материалов. Стоимость 1 кг стандартного фотополимера составляет около 10 000 рублей, что в несколько раз превышает стоимость килограммовой катушки пластика, используемой при FDM печати. Необходимо также иметь в виду, что резервуар с фотополимером должен быть заполнен полностью, вне зависимости от того, сколько материала уйдет на выполнение отдельного задания.

Грязный рабочий процесс. Фотополимеры токсичны и производят едкий запах. По этой причине SLA принтер необходимо устанавливать в отдельном производственном помещении с системой принудительной вентиляции воздуха. Также при обращении с оборудованием от оператора требуется использовать средства защиты – респиратор, перчатки и другие.

Применения SLA 3D принтеров



Опытное производство



Прототипирование остается одним из наиболее востребованных вариантов применений 3D печати. На этапе опытно-конструкторских работ аддитивные технологии производства позволяют быстро получить один или несколько опытных образцов прямо из цифрового файла, без необходимости в предварительном изготовлении модельной оснастки.

Полученные прототипы используют для проверки формы, собираемости и эргономики. Возможность быстрого получения прототипов и концепт-моделей, а также оперативного внесения изменений в дизайн представляет для конструкторов большую ценность, так как значительно сокращает риски допущения ошибок на этапе ОКР и, следовательно, последующих потерь при массовом производстве конечной продукции.

С точки зрения задач опытного производства, SLA технологию выгодно отличает возможность изготовления макетов с мельчайшими элементами геометрии и высокой детализацией. Кроме того, высокое качество поверхности полученных образцов позволяет использовать их для презентации новых разработок. Немаловажным фактором  является и максимальный размер детали, которую может вырастить SLA 3D принтер.

Литейное производство

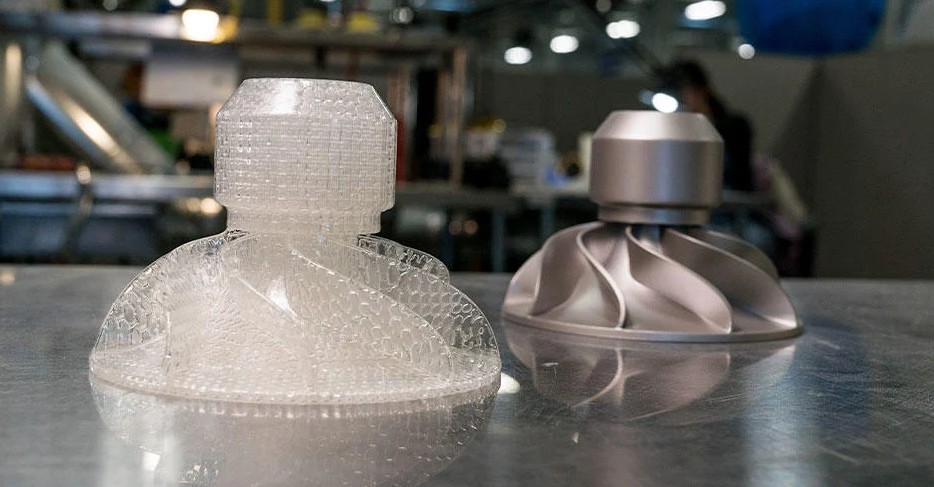

Среди фотополимерных смол, которые используются для SLA печати, можно найти выжигаемый фотополимер, из которого получают оснастку для литья по выжигаемым моделям.

Технологический процесс с использованием аддитивного метода аналогичен традиционному. Разница заключается в том, что для изготовления модельной оснастки не требуется пресс-форма – оснастка печатается на SLA 3D принтере напрямую из цифрового файла. Благодаря исключению этапа производства пресс-формы, достигается значительная экономия средств и времени.

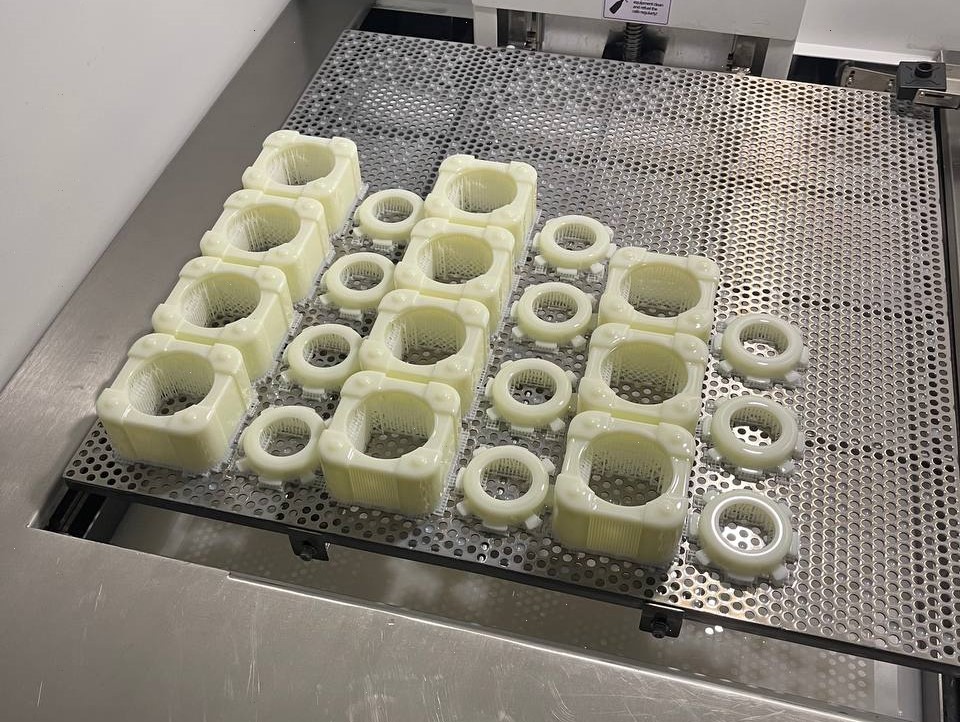

Выжигаемый фотополимер отличается низкой зольностью – менее 0.01% от объема детали.  Поэтому после выжигания модельной оснастки оболочковая форма не нуждается в длительной очистке и готова к заливке металла. Кроме того, принцип трехмерной SLA печати позволяет создавать сотовую структуру внутри оснастки, что экономит материал и исключает чрезмерное воздействие модели на оболочковую форму в процессе выжигания.

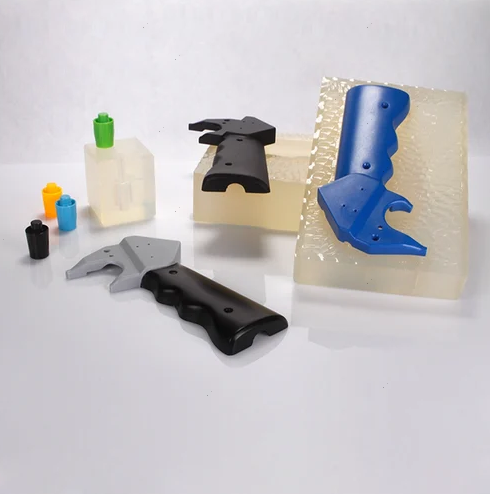

Ещё одним направлением применения SLA 3D принтеров в литейном деле является литье в силиконовые формы. Этот процесс позволяет получать мелкие серии продукции, обычно до 1000 шт., путем заливки материала в силиконовые формы. В качестве материала, как правило, используется полиуретан. 3D печать же применятся для изготовления мастер-моделей, которые служат модельной оснасткой для получения силиконовой формы. Одна форма, полученная с помощью аддитивных технологий способна выдержать до 100 циклов литья.

Целесообразность использования SLA печати для получения мастер-моделей объясняется высоким качеством поверхности отпечаток и почти полным отсутствием слоистости, характерной для других технологий. Благодаря этому обеспечивается гладкая поверхность как силиконовой формы, так и, соответственно, отливок, полученных с ее помощью.



Стоматология

В стоматологии фотополимерная SLA печать используется для создания стоматологических шаблонов и направляющих.

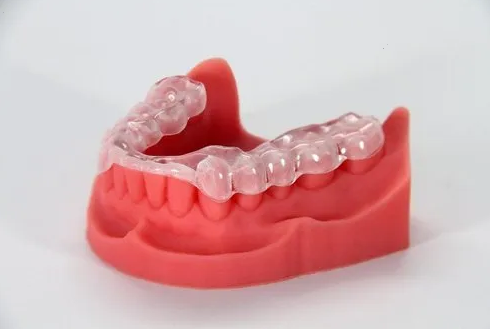

Полученные шаблоны, в точности повторяющие индивидуальные особенности строения челюсти пациента, применяются для изготовления элайнеров методом термоформовки.

Хирургические направляющие задействуются при установке зубных имплантов и протезов, обеспечивая точность работы стоматолога.



Решение Zongheng3D – SLA 3D принтеры, фотополимеры, вспомогательное оборудование

Zongheng3D предлагает комплексное решение в сегменте профессиональной SLA печати, от программного обеспечения до оборудования для пост-обработки, что позволяет в короткие сроки приступить к работе.

SLA 3D принтеры Zongheng3D оснащены комплектующими от ведущих мировых производителей. Так, например, аддитивные установки используют лазеры AOC LASER, разработанные в США, и сканаторы Scanlab немецкого производства.

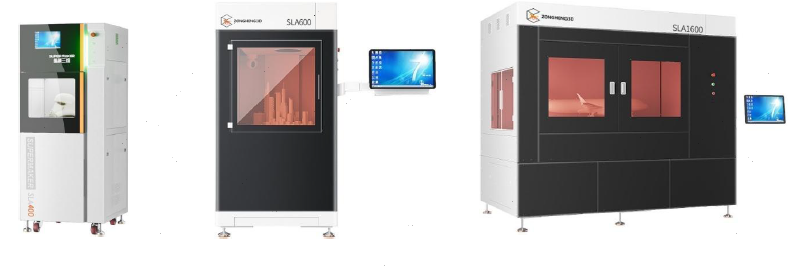

Серия профессиональных SLA 3D принтеров Zongheng3D

Линейка профессиональных систем предназначена главным образом для стоматологических клиник и учебных лабораторий. Компактные размеры и небольшая стоимость оборудования делают модели данной серии оптимальным выбором для организаций из сфер образования и стоматологии.

Стоимость профессиональных SLA 3D принтеров Zongheng3D начинается от 3 000 000 рублей.



Модельный ряд включает в себя две установки:

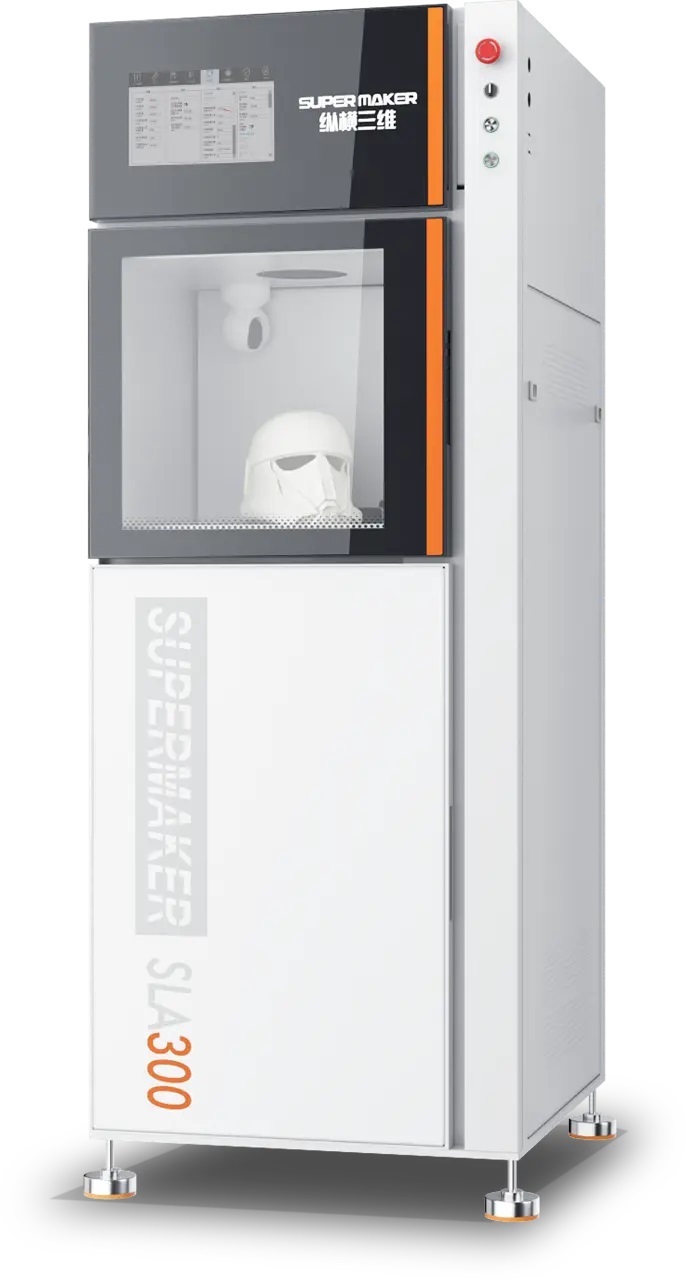

• SUPER MAKER SLA 300. Рабочая камера – 300х300х300 мм
• SUPER MAKER SLA 400. Рабочая камера – 400х400х350 мм





Серия промышленных SLA 3D принтеров Zongheng3D

Главной отличительной особенностью промышленных SLA систем является большая область построения. Размеры рабочих камер данных машин начинаются от 600х600х400 мм и достигают 1700х850х650 мм.

Оборудование применяется для мелкосерийного производства и печати неразборных крупногабаритных деталей.

Стоимость промышленных SLA 3D принтеров Zongheng3D начинается от 6 500 000 рублей.



Модельный ряд включает в себя шесть установок:

• SUPER MAKER SLA 600. Рабочая камера – 600х600х400 мм

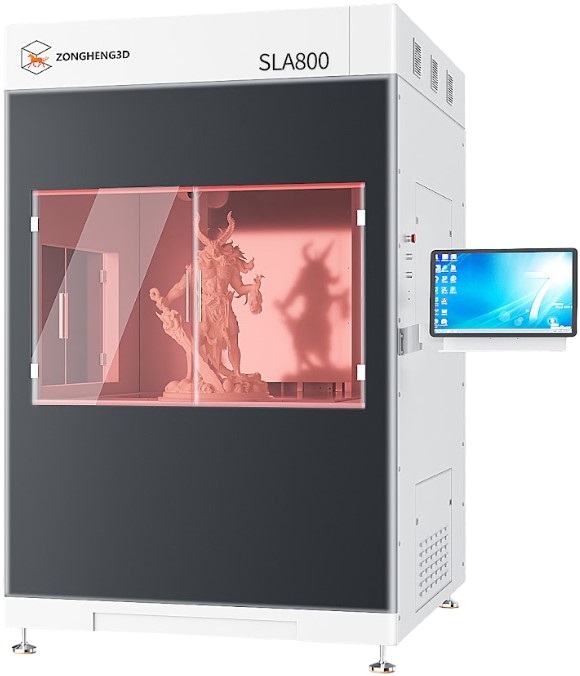

• SUPER MAKER SLA 800. Рабочая камера – 800х800х500 мм
• SUPER MAKER SLA 1000. Рабочая камера – 1000х1000х600 мм
• SUPER MAKER SLA 1200. Рабочая камера – 1200х600х500 мм
• SUPER MAKER SLA 1600. Рабочая камера – 1600х800х600 мм
• SUPER MAKER SLA 1700. Рабочая камера – 1700х850х650 мм





Линейка фотополимеров Zongheng3D

Фирменные фотополимеры Zongheng3D прошли тщательное тестирование на оборудовании производителя. Использование оригинальных материалов гарантирует быстрое начало работы и стабильные результаты печати.

При этом SLA 3D принтеры Zongheng3D обладают открытой архитектурой, что позволяет использовать фотополимеры сторонних производителей. Данная опция будет полезна научно-исследовательским институтам, занимающимся изучением свойств полимеров и разработкой новых материалов.



В линейке фотополимеров Zongheng3D представлены:

• ABS-подобные смолы – используются для изготовления прототипов и концепт-моделей, оснастки для литья в силиконовые формы
• Прозрачные смолы – используются для 3D печати макетов упаковочной продукции, прототипов корпусов с целью проверки работы внутренних механизмов
• Выжигаемые смолы – используются для получения оснастки для литья по выжигаемым моделям
• Термостойкие смолы – фотополимеры с температурной стойкостью до 90°C, могут применяться, например, для изготовления корпусов электроприборов



Комплектация

Комплект поставки SLA 3D принтеров Zongheng3D включает в себя все необходимое для начала работы:

• Программное обеспечение для подготовки 3D моделей к печати
• ABS-подобный фотополимер для полной загрузки резервуара 3D-принтера
• Камера для дополнительного УФ-отверждения отпечатанных моделей



Официальный дистрибьютор Zongheng3D в России





Мы осуществляем прямые поставки продукции Zongheng3D в Росcию. Поставка оборудования включает в себя проведение пуско-наладочных работ и инструктаж персонала заказчика.

Наш сервисный центр осуществляет техническую поддержку клиентов как в течение гарантийного срока, так и по его истечению.
