3D сканирование
Оптическое сканирование с источником структурированного света
3D Сканеры "Open Technologies" - это системы 3D сканирования, оборудованные оптическим модулем, имеющим до 4 камер. Эти камеры могут в течение нескольких секунд сделать высокоточный снимок трехмерного объекта. Обработка трехмерного сканирования происходит в одной интегрированной среде, управляющей получаемой сеткой STL и облаками точек.
Под процессом цифровой 3D обработки понимается последовательность операций, которые позволяют получить цифровое описание физического объекта. Первоначально разработанная техника 3D сканирования базировалась на непосредственном контакте с объектом: аналоговый зонд известного диаметра двигался по поверхности объекта, проводя съемку точек, исходя из величины отклонений. Такая процедура требовала значительных затрат времени, а сам контакт мог деформировать объект, искажая результат замеров (например, эластичных объектов).
В последнее время зарекомендовали себя методики оптического типа. Принцип работы состоит в том, чтобы проецировать на объект тонкую полоску или точку света и воссоздавать трехмерную модель на основе характера искажения полосы на целевой поверхности. Этот принцип измерения имеет значительные преимущества по сравнению с контактным:
- Бесконтактность: прибор работает с поверхностью объекта, не касаясь её, то есть, можно без проблем измерять объекты мягкие или хрупкие;
- Параллелизация съемки: одно единственное измерение дает сразу сотни тысяч точек;
- Гибкая конфигурация: посредством одной быстрой процедуры калибровки прибор оптимально настраивается для работы с конкретной поверхностью;
- Простое обслуживание: не нужно никаких особых мер для подготовки к работе, поскольку прибор с помощью шаблона легко калибруется в течение нескольких секунд;
- Множество областей применения: самые разные варианты использования - от промышленности, до искусства и медицинских наук.
Процессы 3D сканирования
Среди различных технологий оптического типа одно из направлений основано на применении лазерных лучей: используя лазер, на объект проецируется линия, которая смещается вдоль его поверхности, освещая различные зоны. Однако для получения детального вида нужно подождать, пока полоска лучей обойдет весь объект, каждый раз осуществляя съемку формы. Этот процесс требует немало времени, которое зависит от скорости съемки и движения источника света.

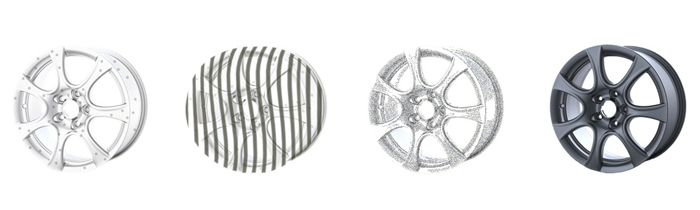

Проецирование структурированного света или ПСС (PLS) представляет собой развитие техники, основанной на лазерном излучении. На объект проецируется световая сетка, искажение которой на поверхности объекта и фиксируется камерами. Это дает возможность одновременной съемки всех нужных частей.
